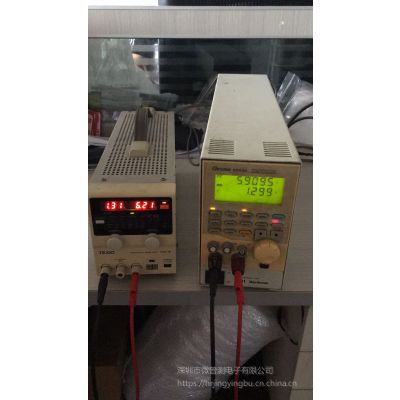

产品介绍63030  电子负载模块60A/60V/300W
6300系列可编程电子负载，采即插即用之插槽式设计，一对四的主机内，使用者可依不同测试需求决选不同规格范围之负载模块，其跨主机之主/从接口设计，更可同步对有8组输出端之电源供应器或DC/DC， AC/DC转换器进行动态的、定电流、定电阻、定电压、定功率，及短路模拟拉载测试，并就其负载调整率及电流源状态进行精密的量测，并依设定值自行判定其GO/NO GO状态，对工程师在设计开发上、生产线测试及品保的产品检测提供快速的检测设备。

本系列产品提供四种负载模块因应不同的测试选择，其功率范围从60W至300W，宽广的电压设定从0.5mV至 256V，电流设定从150μA至60A，电压量测范围从0.5mV 到250V。每一种负载模块皆采电流闭路迥圈设计，及串接全部MOSFET组件提供高可靠度的负载控制、仿真如定电流、定电阻。定电压及定功率负载模式，除可测试电压及电流源之外，亦可进行AC/DC电源供应器的负载调整率、限流特性测试及电池的端电压、电池充电器进行充/放电测试，其中定电组的模拟测试对于电源供应器的启动及限流特性亦提供相对的应用。

而可编程动态负载，其 2.***/μs 快速转换率及20kHz动态周期的设定范围，亦可用于仿真现代快速电子组件的瞬时反应及电源供应器的整体迥路之反应。本系列产品亦提供全球之噪声量测机能，频宽高达 20MHz，可进行电源供应器输出端之噪声监测，另有短路测试功能，以仿真测试被测物之保护线路，综合上述，本系列产品成为电源供应器测试的整体解决方案。

直流电子负载是一种基本的，同时也是非常重要的仪器设备，它协助工程师去仿真待测物输出端各种正常或异常的负载状态，各负载模块的仿真功能提供研发、品管及自动测试系统上的应用，定电流及短路仿真的工作模式更适切于检验、生产线及热机寿命的试验上。

每个负载模块皆采用电流死循环反馈回路设计，并联所有的功率MOSFET具有高精度的负载控制，负载电流稳定度不超过0.15%。因运用了目前***FET技术，从而将输入端的阻抗可以降为很低，即使在负载模块输入端电压很低的情况下，也可以提供很高的负载电流。例如:63030在输入端电压为1V时，就可以提供60A的负载电流。对***的3.3V低电压电源测试非常适用。
