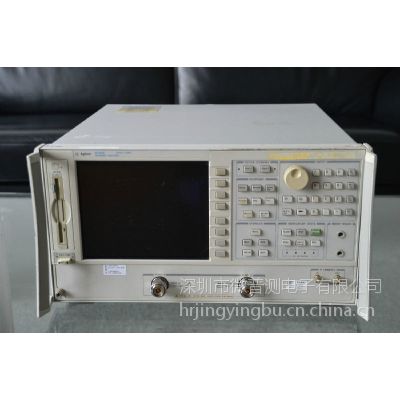

8753E

技术指标摘要
测试装置
集成化的S参数测试装置以50Ω(标准)或75Ω(选件075)提供完满的正向和反向测量。外部测试装置由HP 8753E选件011提供。
测试端口输出
频率特性
范围：
30kHz~3GHz(标准)
30kHz~6GHz(选件006)
300kHz~3GHz(选件011)
30kHz~6GHz(选件011、006)
分辩率：1Hz
精度：±10ppm(在25℃±5℃时)
输出特性
功率范围：
－85~+10dBm；
－85~+8dBm(选件075)
分辩率：0.05dB
扫描范围：25dB
电平精度：±1.0dB(相对于0dBm输出电平)
电平线性(30kHz~300kHz典型值)
(－15~+5dBm)±0.2dB
(+5~+10dBm)±0.5dB
阻抗：50Ω(标准)；75Ω(选件075)
二次谐波：在+10dBm处<－25dBc(16MHz~3GHz)
三次谐波：在+10dBm处<－25dBc(16MHz~2GHz)
非谐波寄生信号(典型值)

与混频器有关的非谐波寄生信号：在+10dBm处<－30dBc
测试端口输入特性
频率范围：30kHz~3GHz(标准) 30kHz~6GHz(选件006)
平均噪声电平
3kHz BW: －82dBm(<3GHz), －77dBm(3~6GHz)
10Hz BW: －102dBm(<3GHz), －97dBm(3~6GHz)
输入电平：+10dBm
损坏电平：±26dBm或35Vdc
阻抗：50Ω(用选件075时为75Ω)
谐波：(选件002)
二次谐波：在+8dBm处为<－15dBc
三次谐波：在+8dBm处为<－30dBc
谐波测量精度（在25℃±5℃时）：
16MHz~3GHz: ±1dB
3GHz~6GHz: ±3dB(带选件006)
谐波测量动态范围 －40dBc(输出=－10dBm，输入<－15dBm)
群延迟特性
范围：1/(2×最小孔径)
孔径(可以选择的)
：频率间隔的20%
最小：(频率间隔)/(点数-1)
群延迟精度(单位为秒)： ±(相位精度)(单位为度)/(360×孔径(Hz))
结构特性
尺寸：425(宽)mm×222(高)mm×457(长)mm
重量：净重21公斤
HP 8753E的升级配件
升级配件能用的操作系统进行升级或给现有的网络分析仪增添其它可选用的测量功能。下列为HP 8753E的升级配件。
HP 8753EU选件002谐波测量升级配件
这套升级配件将谐波测量功能(选件002)添加到HP 8753E网络分析仪上。这套配件包含在HP维修中心的安装服务。
用于标准件的HP 8753EU选件006 6GHz升级配件
