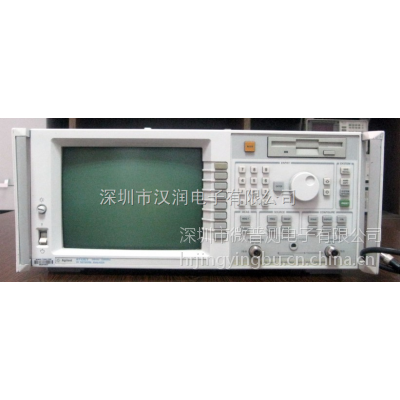

8712B  8712C  8712ES 射频经济型网络分析仪  300KHz-1.3GHz

8711A  8711B  8711C  射频经济型网络分析仪   300KHz-1.3GHz

*频率范围：300KHz-3GHz（HP8711C和8712C为1.3GHz）

*TCP/IP----相容性Etherwist LAN接口

*内部3 1/2英寸磁盘驱动器（LIF/DOS格式）

*窄带和宽带检测

*“实时"扫描速度（50ms/一次扫描）

*一体化传输/反射测试装置

*1Hz分辨率的合成信号源

*可提供2、6、12端口转接测试装置

*内部HP Instrument BASIC

*100dB的系统动态范围

*AM延迟、故障定位和SRL测量

省钱、省心、省时—让微普测为您精打细算
仪器销售、仪器租赁、仪器回收、专业维修、计量检定。
----------

深圳市微普测电子有限公司

陈丙州 13631619401
-----------------------------------------------------------

公司地址：深圳市龙华新区民治街道办民治大道横岭恒润小区575室
直线电话：0755-29357262
传真号码：0755-83143057
电子邮件：582916530@QQ.com

射频经济型网络分析仪

Agilent 8712E系列经济型射频网络分析仪以紧凑的集成化仪器形式为大量射频元件的制造提供快速、高精度和自动化的特征，这类分析仪有助于缩短测试时间、提高生产率和降低每个元件的总成本。传输/反射分析仪（ET）型或S参数分相反仪（ES型）备选品使您能在性能与成本的关系上作出选择，以满足您的测量需要。

标准系列的特点

Agilent 8712B/8712C和8714ET的特点是拥有能进行一系列幅度和相位测量的内置传输/反射测试装置。这两类分相反仪还利用***的矢量误差修正技术来提高测量精度。

Agilent 8712ES和8714ES的特点是拥有能进行全面二端口矢量误差修正的S参数测试装置，从而能提供水平的测量精度。

所有这些分相反仪都能对射频元件进行快速、全面的扫频和功率扫描表征。此外，还具有下列特点：

以50Ω或75Ω选件形式提供300kHz～1.3或3GHz型号

合成源可以为多种射频元件的***测量提供快速、稳定、高分辨率（1Hz）的激励。

功率扫描能对放大器增益压缩和AM-FM变换进行测试

60dB步进衰减器（ES型为标准件，ET型为任选件）可以为测试有源器件提供各种各样的输出功率电平

大于每秒10次更新的实时扫描速度有助于实现高的器件生产率和提高调谐效率

内置可与DOS兼容的3.5英寸磁盘驱动器可以提供***制的数据贮存

串行、并行、LAN和GPIB接口非常便于为所有各种打印机和绘图仪提供打印和绘图数据。

灵活且灵敏的接收机既可进行窄带检测，又可进行宽带检测。宽带检测能对频率转换器进行表征，而窄带检测则可以对测试高抑制器件的矢量测量提供达100dB的动态范围

该仪器配备了一个大屏幕9英寸单色显示器，以便清楚地观察测量数据，专用功能键、IBASIC程序和频标。与任何同VGA兼容的彩色监视器相连可以显示合格/不合格标记和跟踪数据。两个独立的测量通道可以同时显示传输和反射数据。每个通道都可以有独立的测量参数，如频率范围、中频带宽、数据点数和显示格式。显示格式包括驻波比（SWR）、线性幅度和对数幅度、相位和群延迟、史密斯圆图、极座标圆、实数和虚数、dBW、dBm、dBμm、dBV、dBmV、dBμV。

适于生产制造的特点

网络连接可以提供同您的测试系统相联系的有效而可靠的途径。与标准的TCP/IP相容的EthertwistLAN接口使与厂区网络相连十分容易。利用各种标准协议（如ftp,http,bootp,telnet,Sockets）和网络文件系统（NFS），可以将新的测试程序、测试参数、极限线和用户接口同时分配到您的生产线上的所有仪器上。利用LAN功能，数据能直接进入您的PC机应用软件中，如MicrosoftWord和Excel,或发送到联网打印机上。您还能利用任何标准因特网济览器在风上任何位置远程查找测试站的问题。

利用仪器用BASIC编程评议（IBASIC），很容易构成常规测试应用程序和用户接口，包括：

专用功能键标记，图形设置图和经改制的用户提示

用于有效跟踪和记录各个器件性能的条形码阅读功能

经LAN、GPIB、串行接口或并行接口对其它测试仪器进行控制

IBASIC作为按键记录器，很方便地实现手动测量自动化。

许多生产制造测试仅需调用适当的仪器状态便能完成，而无需手动改变测量参数。对于各种应用来说，有数百种仪器状态可以进行编程。利用HP公司的“快速调谐"特点，在调整或装配操作期间用一个功能键或供选用的脚踏开关（不用手转换），便能迅速调用7种仪器状态中的一种。

仪器状态可以包括用户定义的极限线，该极限线使您很容易始终如一地将测得的数据与测试极限进行比较，从而完成自动化的合格/不合格测试。合格/不合格结果清楚地显示在仪器屏幕或外部监视器上，以将操作者失误或错误解释减少到***限度。自动化的合格/不合格测试将猜测从测试过程中消除，有助于***元件在所有测试工位上都是针对同一技术指标来进行调整和测试。

利用内置数据标记的强大功能，可以缩短元件测试时间。用每通道的8个标记来显示数据或相对数据。或者，对器件的一些特性，如值与最小值之比、中心频率、平均偏差和标准偏差、峰一峰偏移、增益、斜率和平坦度、滤波器的3dB带宽、损耗和Q值进行自动、实时计算。

全面而快速的电缆测试

选件100为表征仍在仓库中卷盘上或已安装在蜂窝天线杆上的50Ω或75Ω电缆提供了故障定位和结构回波损耗（SRL）测量功能.

Agilent公司的故障定位选件便于使用,且较之传统时域反射域（TDR）技术有许多优点.您还可以利用该选件来确定电缆的损耗因数和速度因数,以及通过测量SRL来***检查电缆损坏的影响.选件101为选件100配备了坚固的运输箱,以便对现场仪器在运输和操作期间进行保护。

技术指标

信号源特性

频率范围：300KHz-1.3GHz

频率分辩率:1Hz

频率精度:<5ppm

谐波:<1MHz

8712B/8712C/ES:<-20dBc

>1MHz:<-30dBc

产品型号 8712B/8712C型

源功率范围

不带误减器,50Ω

<1GHz

>1GHz

0～+16dBm

0～+13dBm

不带误减器,75Ω

降低输出3dB

带误减器,50Ω

<1GHz

>1GHz

-60-+15dBm

-60-+12dBm

带衰减器,75Ω降低输出3dB

电平精度

不带衰减器,50Ω±1dB

不带衰减器,75Ω±1.5dB

带衰减器,50Ω±2dB

带衰减器,75Ω±3dB

接收机特性

***频率（所有型号）

　　窄带:300KHz

　　宽带:1MHz

频率:1.3GHz

产品型号 8712B/8712C

动态范围

窄带,50Ω >115dB

宽带,50Ω >66dB

输入（0.5dB）压缩

窄带 +10dBm

宽带 +16dBm

输入损坏电平 +26dBm

系统技术指标（N型，50Ω）

300MHz～1.3GHz

方向性（修正后） 50dB

源匹配（修正后） 42dB

负载匹配（修正后,只适用于ES型） 50dB

负载匹配（未修正） 18dB

循环时间（201点,1端口响应校准宽带宽） 72ms

迹线转移（201点,实格式） 20ms

结构特性

测试端口连接器:50Ω或75Ω N型（阴）

尺寸:179mm（高）425mm（宽）×514mm（长）

　　（7.0英寸×16.75英寸×20.25英寸）

重量:

净重:20.5kg（45磅）

装运重量:27kg（59磅）

订货信息：

8712B/8712C网络分析仪

　　Opt 1EC 75Ω系统阻抗

　　Opt 1E1 60dB衰减器（只用于ET型）

　　Opt 1CL DIN键盘

　　Opt 1CM 机架安装

　　Opt 100故障定位/SRL

　　Opt 101可移动的工作箱加上故障定位/SRL

　　Opt AFN 50Ω经济型电缆

　　Opt AFP 75Ω经济型电缆

　　Opt B20 50Ω经济型电缆

　　Opt B21 75Ω经济型电缆

　85070E 多端口测试装置

　　Opt 004 4端口

　　Opt 008 8端口

　　Opt 012 12端口

　87075C 多端口测试装置

　　Opt 006 6端口

　　Opt 012 12端口

　用于ET和ES型升级（在型号数后加“U"）

　　Opt 1E1 50Ω步进衰减器（只用于ET）

　　Opt UNE 75Ω步进衰减器（只用于ET）

　　Opt 099 固化软件升级配件

　　Opt 100 FL/SRL升级配件

　　Opt 101运输工作箱和FL/SRL升级配件

　用于C型升级

　　86224B IBASIC升级配件

　　86226C 固化软件升级配件

　　86227C LAN升级配件
